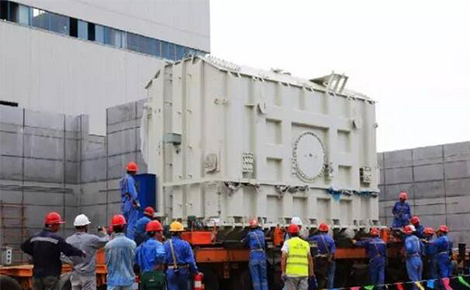

核电站主变压器的安全可靠运行对核电生产安全至关重要，各核电站已将主变压器按核级设备管理。秦山二期主变压器由三台单相500kV变压器组成，型号为DFP-250000/500TH，Y/Δ接线。
该变压器地处华东地区，随着直流落地点的增加，直流偏磁已多次引起主变振动增加，且该变压器已运行近15年。
为掌握主变压器的振动情况，在空载合闸和额定运行情况下对其振动特性进行了测试分析。试验采用ADRE-Sxp24通道高精度振动测试仪及9200振动传感器。
变压器振动主要由本体振动及冷却系统振动两部分组成。本体振动包括铁心振动及绕组振动，主要来源有：
①硅钢片磁致伸缩引起的周期性振动。
②硅钢片接缝处和叠片之间的电磁吸引力引起的铁心振动。
③漏磁引起的油箱振动。
④负荷电流通过绕组时，在绕组间、线饼间及匝间产生动态电动力，引起的绕组振动。冷却系统的振动由潜油泵及冷却风机振动引起。
运行中的变压器持续振动，其危害主要包括：
①磁致伸缩导致铁心振动增加，硅钢片蠕动增强，表面绝缘漆膜磨损，引起铁心涡流损耗增加。
②铁心结构件紧固螺栓松动，使结构件接触面导通不良，形成悬浮放电，引起油色谱异常。
③绕组压紧力不足，电磁导线表面绝缘纸磨蚀，绕组轴向逐渐松弛；
④绝缘件移位及断裂，如线饼换位垫块径向凸出及引线支架胶木螺栓断裂。
⑤引起绕组变形，降低变压器抵御短路电流冲击的能力，诱发严重事故。
⑥导致油箱密封边界渗油。
在空载合闸送电时，变压器励磁涌流最大可达额定电流的6倍~8倍，振动值则更大，强烈的冲击振动易诱发变压器故障或损坏。为应对变压器振动问题，建议：
①定期对变压器振动进行测试。当振动值与历史值相比稳定相差10%~20%时，应引起重视；当振动增长超过20%，应综合判定变压器内部是否存在严重故障。
②变压器直流电阻测量应采用小电流，试验后应进行退磁，减少剩磁，从而减少励磁涌流。
③变压器送电后应及时进行油色谱分析。
④内检时加强变压器内紧固件的检查，发现松动及时纠正。
⑤制造厂应采用高质量绝缘材料，提高绝缘紧固件的强度；改进变压器铁心垫脚绝缘工艺，提高变压器抗振能力。
