操作人员开发油砂储层，主要采用蒸汽辅助重力泄油（SAGD）技术，该技术需要钻两个平行的井，一个在另一个之上，并且相隔一定距离。上部井注入加热的蒸汽以增加下部井的生产的油流动性，使得这种提取方法成本高。

为了有效地生产这样的储层并降低井的成本，优化沥青体中的井位非常重要。将生产者放置在靠近水库地下室的地方是优选的，以使产量最大化，但地下室位置的不确定性会使这变得困难。新的超深钻井（LWD）电阻率服务有助于绘制储层顶部和底部，以实现最佳井位和完井。

EarthStar是一种新的超深电阻率服务，为挑战性环境中的地质导向提供全新的视角，以传统LWD工具无法达到的规模照亮和绘制井眼周围的储层结构。该服务采用倾斜天线设计，使工具对方向敏感。与传统的LWD方位角工具相比，复杂的地质可以准确地映射到距离井筒十倍的地方。

超深电阻率服务提供了相对于井眼的地质边界的距离，方向和方向以及与这些边界相邻的地层的电阻率的估计。在适当的条件下，该系统可以检测距离井筒200英尺（60米）的边界。该信息允许绘制沥青体的映射以最佳地放置井对，以最大化储层排水并增加SAGD操作中的产量。

介绍

对于重油和沥青储层，使用多种技术来降低粘度并帮助改善重油的流动性以实现更高的产量和回收率。SAGD是用于提高重质原油和沥青回收率的最广泛使用的技术。对于SAGD操作，操作员通常在储层中钻一对平行的水平井，垂直间距约为15至30英尺（5至10米）。从上部井注入的蒸汽在储层顶部形成蒸汽室，并将热量释放到重油中以降低其粘度。然后加热的油通过重力排入下部生产井。

最大化SAGD项目的生产需要充分了解油藏的地质结构和性质，以实现最佳井位。传统的LWD方位角工具有助于地质导向和储层中的井位，但检测范围有限。由于有限的检测范围，同时映射储层的顶部和底部对于这种技术是有问题的，导致次优的井位置。

EarthStar超深LWD电阻率服务可检测距离井筒200英尺（61米）的边界，具有多层床边界检测功能，可完全描绘储层顶部和底部，以及沥青层的结构。该服务提供多种方位角测量，可大大增强地质导向，并显着提高对井位的控制。通过这些功能，操作员可以改进实时地质导向决策，并主动调整井眼位置，以改善SAGD应用中的油藏排水。

超深电阻率工具由发射器子和多个接收器子组成（图1）。发射器子包含两个发射器 - 倾斜天线和工作频率为1至64 kHz的同轴天线。每个接收器子配备有三个倾斜的接收器天线，相对于井底组件（BHA）的高侧具有不同的方位角取向。

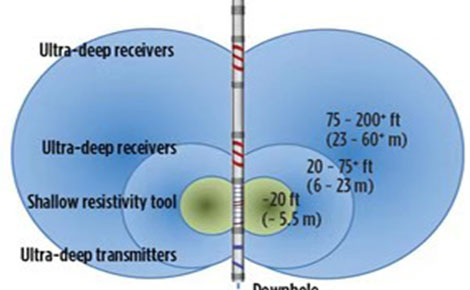

图1. EarthStar超深电阻率工具。

接收器和发射器之间的分离是可变的，提供20至200英尺（6至61米）的探测范围。一般而言，发射器和接收器之间的间隔越大，检测能力越强。 图1 显示了一种可能的配置，一个接收器实现了20到75英尺（6到23米）的探测范围，第二个接收器实现了超过200英尺（61米）的探测范围。探测范围是地层电阻率，发射器和接收器之间的间隔以及工作频率的函数。对于给定的目标检测范围，预井建模有助于确定相对于发射器的最佳接收器放置。

来自多个频率的所有接收器的测量为反演提供输入，该反演确定井眼周围的多个床的位置和电阻率。此外，方位角地理信号和方位电阻率测量可从相同的接收器获得，提供井眼周围的电阻率图像。

SAGD应用的现场结果

超深电阻率服务证明了其能够识别加拿大重油田的基本储层特征。储层顶部和基部的位置以及与储层质量相关的内部结构都是值得关注的特征。了解油藏区域的沥青质量指导了油井的蒸汽策略，可能导致较低的蒸汽 - 油比（SOR）（与生产的沥青相比注入的蒸汽量），这是用于评估油井成功率的常用指标。好。

每天有数千桶水作为蒸汽注入，水库内加热和水淹区的划分对于更有效地安置第二级填充生产井非常重要，进一步降低了项目的SOR。超深电阻率服务可以绘制与水和热相关的较低电阻率，以及盖层岩石，地下室，水域和低饱和区。该服务提供了一种确定以前无法获得的大型储层特征的方法。

图2 显示了SAGD环境中的字段操作的示例。地质导向操作的主要目的是在生产井上方放置注入井筒（实线）（虚线）。次要目标是将高阻油层的顶部和底部边界映射到从X480到X505 m的真实垂直深度（TVD）范围内。在这样一个复杂的储层中绘制地质结构对于理解地层剖面非常重要，并且在评估蒸汽饱和度和传播的程度时它可以起到至关重要的作用。

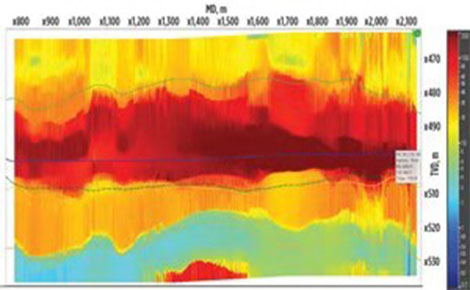

图2.典型的重油，高电阻率地层。

对于这种高电阻率，多层结构，高频测量最有效地区分分层边界。该场运行的工作频率范围为8至32 kHz。基于来自附近井的测井的预井模型有助于预测工具性能并选择所需的工作频率和发射器到接收器间距。超深电阻率服务提供了两种可视化储层的方法：反演结果，说明井上方和下方的垂直电阻率剖面; 和一组方位角地质信号和电阻率测量，提供围绕井筒的360 °视图。 图3 显示了这两种方法。

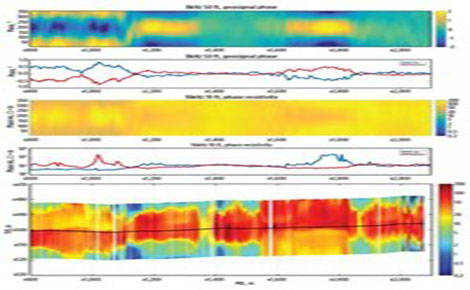

图3.使用EarthStar电阻率服务的井位，显示油藏描绘。

在图3中， 顶部轨道显示了在50英尺（15米）发射器 - 接收器间距下8-kHz发射的方位角相位地理信号图像。第二条轨道显示来自同一射击的向上和向下的地理信号曲线。第三条轨道以19英尺（6米）的间距显示16-kHz点火的方位角相电阻率图像，而第四条轨道显示相应的向上和向下的曲线。底部图显示了反演结果。超深方位角地理信号和电阻率与垂直反演结果的结合有助于操作员在三维空间内操纵井。

结论

SAGD操作员在复杂的高电阻率结构中使用新的超深LWD电阻率技术，以成功准确地放置井，并绘制储层的顶部和底部。基于附近偏移日志的预井模型有助于建立最佳的发射器到接收器间距和工作频率。该工具的实时测量结果证实了地质结构和地层属性，以及指导地质导向决策。

现场结果验证了SAGD地层中系统的预井建模精度和性能。EarthStar超深电阻率服务实现了地质导向井和绘制储层的必要目标，描绘了SAGD储层的顶部，基础和主要结构特征。
