综合能源EMS半实物仿真测试系统集合了热能、冷能、电能、化学能、机械能、太阳能、风能、储能等多领域的多种能源，通过实时仿真系统实时解算模型，动态调节燃气供给速率、风力大小、光照强度、电池充放电电流、负载大小等各种能源的供应及传输效率，可得到不同工况下各种能源最经济、科学的配比关系，为综合能源系统的实施建设提供理论依据和数据支撑。

系统优势

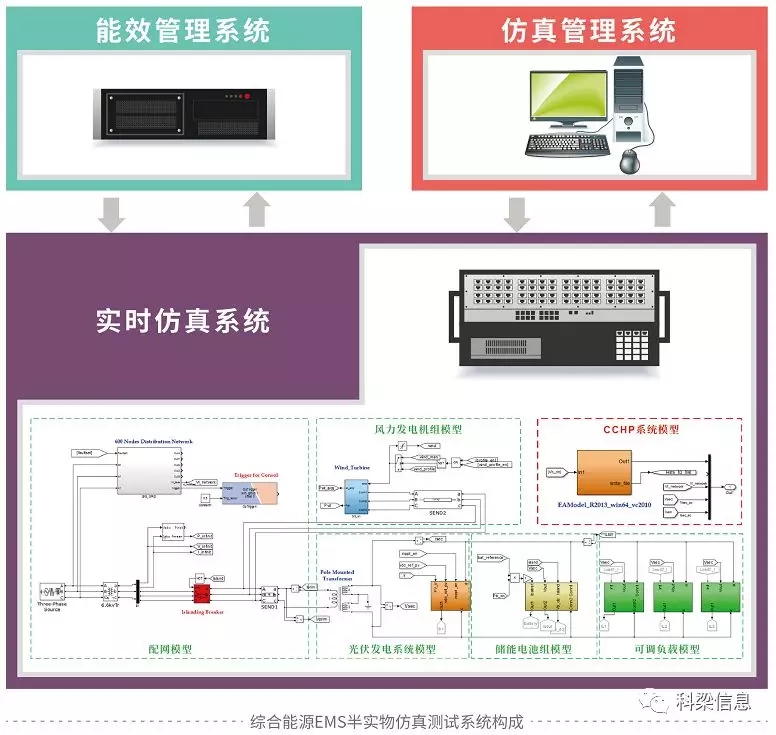

(1)能效管理系统：与实时仿真系统以太网连接，负责多种能源的调度与监控;

(2)仿真管理系统：与实时仿真系统以太网连接，分别基于EcosimPro软件搭建冷网、热网、气网及CCHP联供系统模型，基于RT-LAB软件搭建区域配电网系统模型，并完成模型的自动编译、下载、数据监控、在线调参等功能;

(3)实时仿真系统：实时运行冷网、热网、气网及CCHP联供系统和区域配电网系统在内的综合能源系统模型。

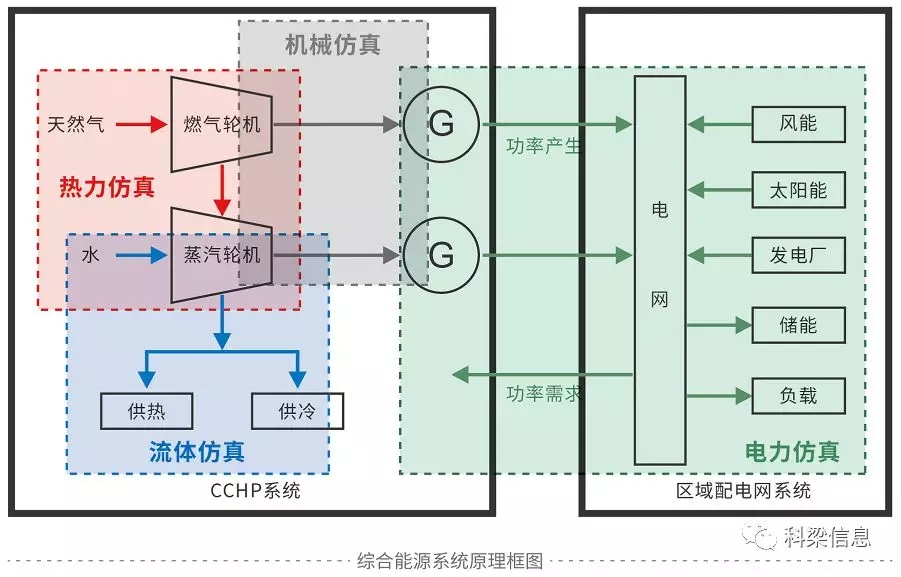

冷网、热网、气网及CCHP联供系统和区域配电网系统之间主要依据电功率建立耦合关系，原理框图如下。

综合能源EMS半实物仿真测试系统实时运行，可实时监测各设备运行数据。

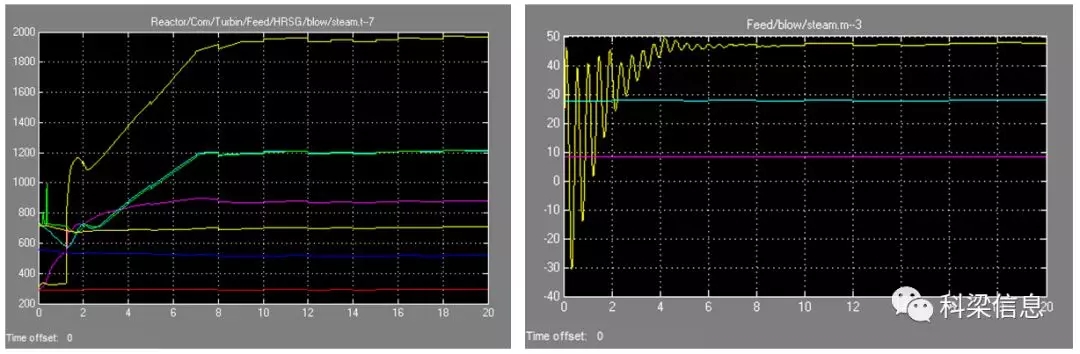

冷热电三联供系统温度及流速曲线

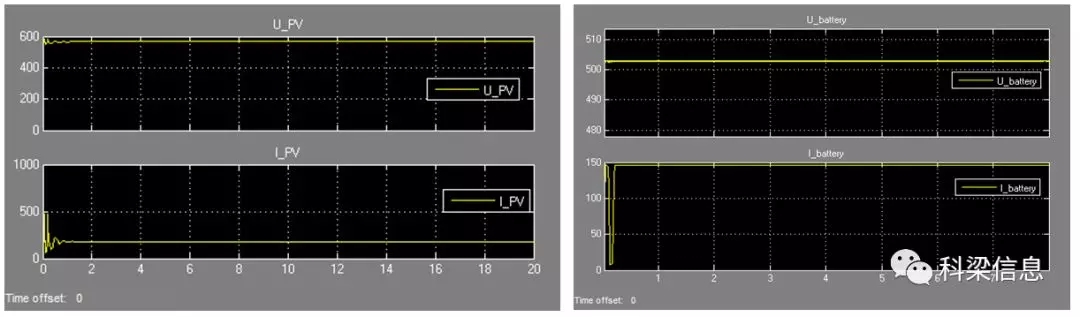

光伏板/电池组电压电流曲线

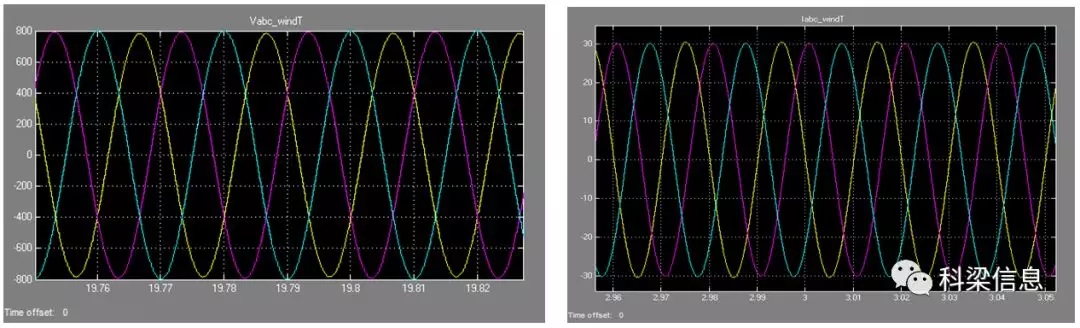

风机电压和电流曲线
