三维设计是目前电网建设的新技术方向，通过BIM技术实现变电站设计、建设、施工、运行等环节的数字化移交，保证了变电站全生命周期的数字化管理，能够实现工程数据信息在工程建设、运行全生命周期内“一次录入、共享共用”。
长园深瑞三维全景监视系统以变电站BIM模型作为输入，以设备运维为切入点，通过三维空间视角，对变电站三维模型、全景监测数据进行有机整合，提升了日常运维全面监视的空间体验，为后续变电站多维数据的深度挖掘及智能分析提供了扎实的数据平台。
那么，什么是变电站三维全景监视呢？
长园深瑞三维全景监视系统采用当今计算机领域前沿技术，按照全站信息数字化、信息共享标准化的基本要求实现变电站三维模型浏览、设备资产管理、全景数据监视、二维逻辑图管理、告警管理、历史管理等功能。让变电站运维更便捷、更直观、更高效。
三维监视，让设备看得见
长园深瑞三维全景监视系统价值体现
1 通过BIM技术，实现了变电站移交的数字化。
基于变电站BIM技术，构建变电站三维全景监视系统，实现了建设向运维方的变电站数字化移交，是变电站建设和管理领域的一项革新技术。
2 实现了对变电站三维设计模型的可视化管理。
有助于管理者能更准确地掌握变电站的空间特性和设备的分布状况，为运维方能更迅速地作出决策提供了切实的帮助。
3 实现了基于三维场景的可视化运维管理。
基于三维全景渲染技术,通过采集变电站一次设备、二次设备、辅助设备运维数据，系统将监测数据在三维场景中标注出来，设备的真实运行情况一目了然。
4 实现了基于三维场景的可视化资产管理。
将设备的设计参数、运维管理参数等资产数据与三维场景中的设备一一对应，通过选择三维空间中的设备可以直接调阅资产信息。
5 构建了基于三维实体场景的综合数据平台，为变电站多维数据的深度挖掘及智能分析提供了基础支撑。
系统对变电站BIM模型、电网运行监测数据、主设备监测数据、辅设备监测数据、视频数据进行了有机整合，构建智能变电站环境、设备、监测数据和管理信息的综合可视化平台，为变电站多维数据的深度挖掘及智能分析提供了平台支撑。
长园深瑞三维全景监视系统应用案例
下面，以上海220kV东煦变电站为例，带您体验变电站三维全景监视系统的实际应用：

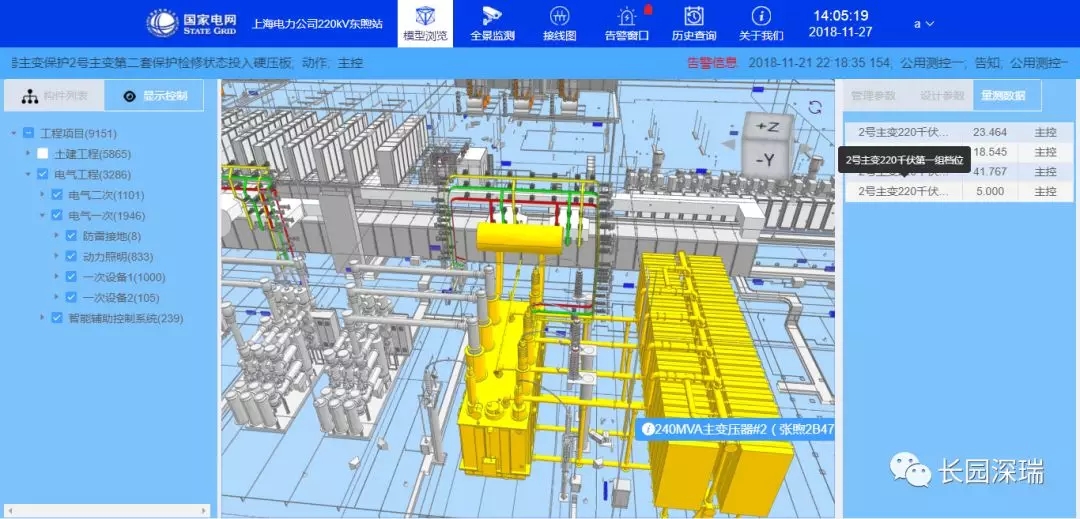

变电站三维模型的全局浏览
去墙后的三维模型浏览

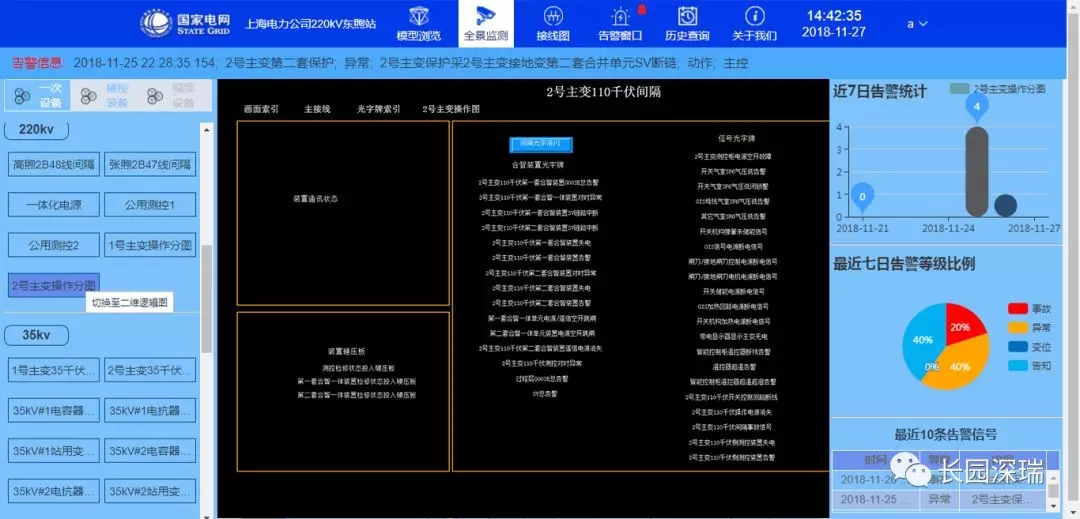

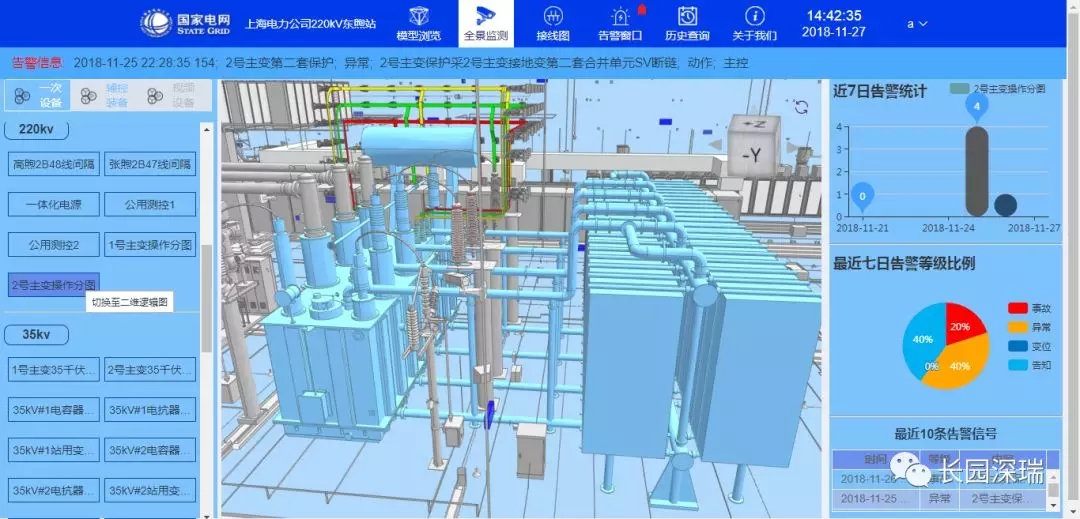

一次子系统浏览：支持按电压等级、间隔的局部系统浏览；支持从三维视角切换至对应的二维逻辑图。

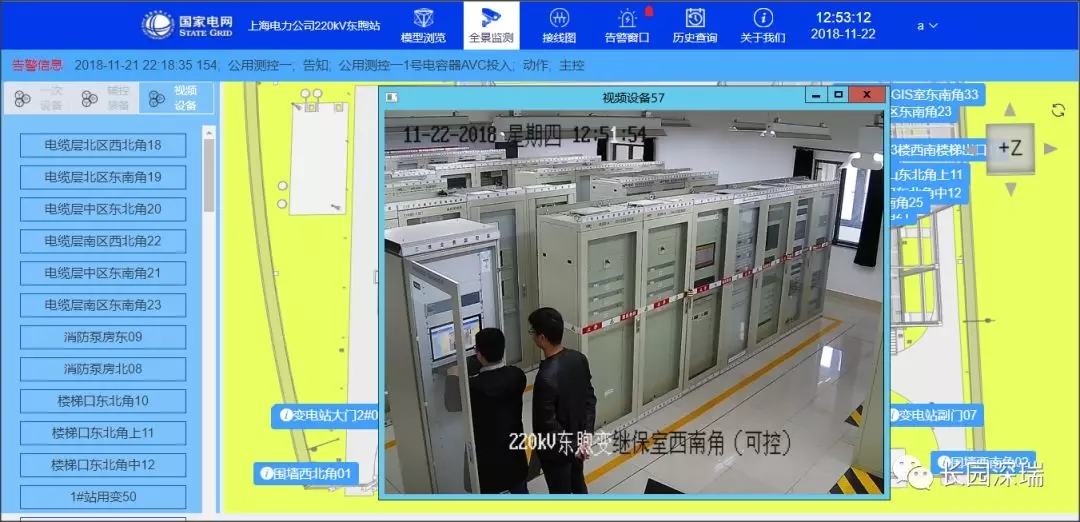

视频子系统浏览
变电站scada监控系统电气接线图浏览

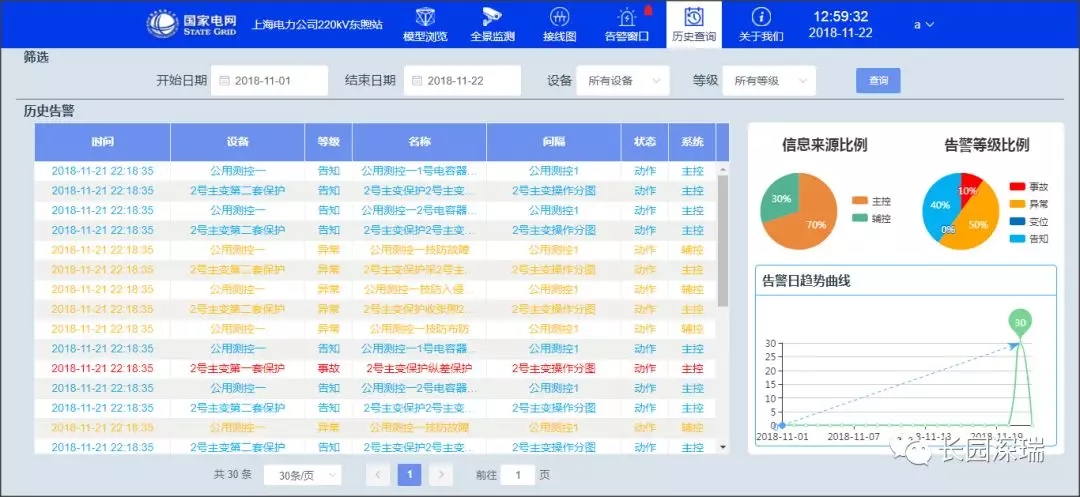

告警管理
面对当前电网建设数字化、可视化、智能化的发展方向，长园深瑞将一如既往，锐意创新，全力推进三维数字化建设，以新技术迎接电网新时代，将变电站运维推向数字化、可视化、智能化的全新高度，为保证变电站安全可靠运行贡献力量。
（本文转自长园深瑞继保自动化有限公司，如有版权问题，请联系小编）
